Светильники потолочные типов ЛПО01-20(40), ЛПО01-22[3618]20
Общие сведения
Потолочные светильники серии ЛПО01 предназначены для общего освещения административных и общественных помещений группы 3 по ГОСТ 8607-82.
Светильники рассчитаны на работу в сети переменного тока с номинальным напряжением 220 В частотой 50 Гц.
Структура условного обозначения
ЛПО01-ХxХ-Х:
Л - с прямой трубчатой люминесцентной лампой;
П - потолочный;
О - для общественных зданий;
01 - номер серии;
ХxХ - число, шт. (1 - по умолчанию; 2) и мощность ламп, Вт (20; 40);
Х - номер модификации (024; 026; 027).
Условия эксплуатации
Климатическое исполнение УХЛ и категория размещения 4 по ГОСТ 15150-69.
Номинальные значения климатических факторов по ГОСТ 15150-69 и ГОСТ 15543.1-89.
Степень защиты IР20 по ГОСТ 14254-96.
Светильники пригодны для непосредственной установки на опорную поверхность из сгораемого материала.
Класс защиты от поражения электрическим током I по ГОСТ 12.2.007.0-75.
Требования техники безопасности по ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.13-88.
Светильники соответствуют требованиям ТУ-РБ 00214296.011-96.
Технические характеристики
Номинальное напряжение сети, В - 220 Частота сети, Гц - 50 Тип кривой силы света по ГОСТ 17677-82: - 50 в продольной плоскости - Д в поперечной плоскости - М Характеристика светотехнической схемы - С рассеивателем Источник света - Люминесцентная лампа Тип стартера по ГОСТ 8799-90 - 20С-127 Срок службы, лет, не менее - 10

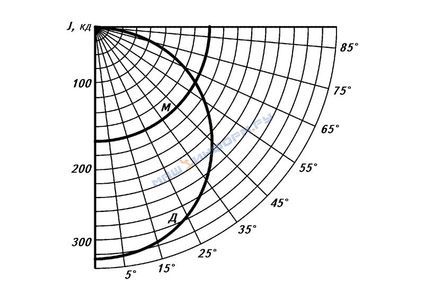

Кривые силы света светильников представлены на рис. 1.
Гарантийный срок светильников - 1,5 года со дня ввода в эксплуатацию, но не более 2,5 лет со дня выпуска (с учетом срока сохраняемости) при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Срок сохраняемости светильников до ввода в эксплуатацию - 1 год.
Светильники состоят из следующих составных частей: корпуса, на котором смонтированы элементы электрической схемы, торцевых крышек, рассеивателя, патронов для ламп, стартеродержателей.
Корпус изготовлен из листовой стали, окрашенной белой эмалью. Торцевые крышки крепятся к корпусу винтами и выполнены из ударопрочного полистирола белого цвета. Рассеиватель изготовлен из листового полистирола белого цвета, матовый, гладкий или полупрозрачный рифленый сотовый.
Питающие провода и провод заземления продеваются через резиновую втулку центрального отверстия основания светильника и подключаются соответственно к клеммной колодке и зажиму заземления.
Монтаж светильника к опорной поверхности осуществляется следующим образом: на потолке с помощью дюбелей или шурупов закрепляются две скобы. Основание светильника крепится к скобам с помощью шайб и гаек.

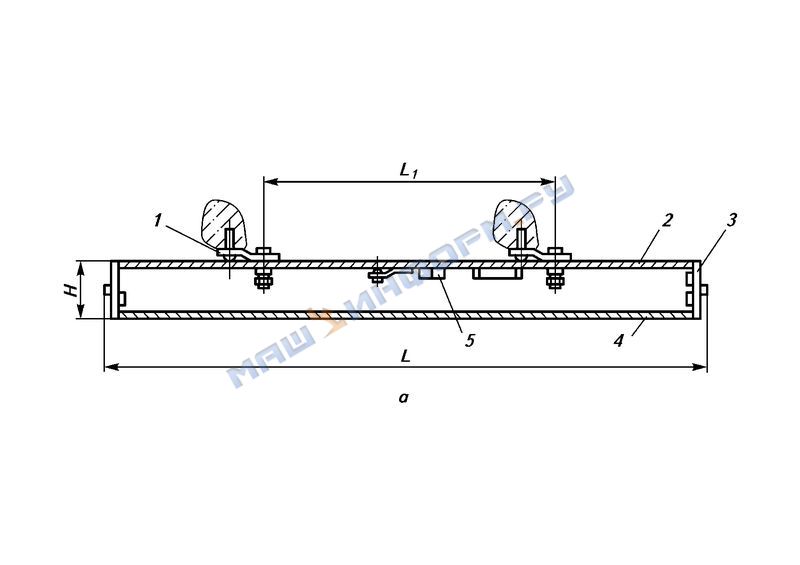

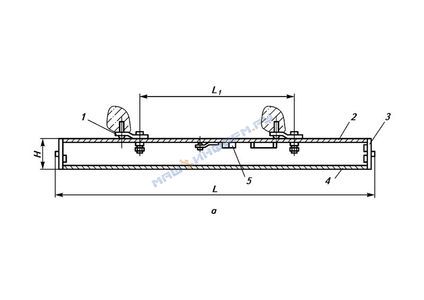

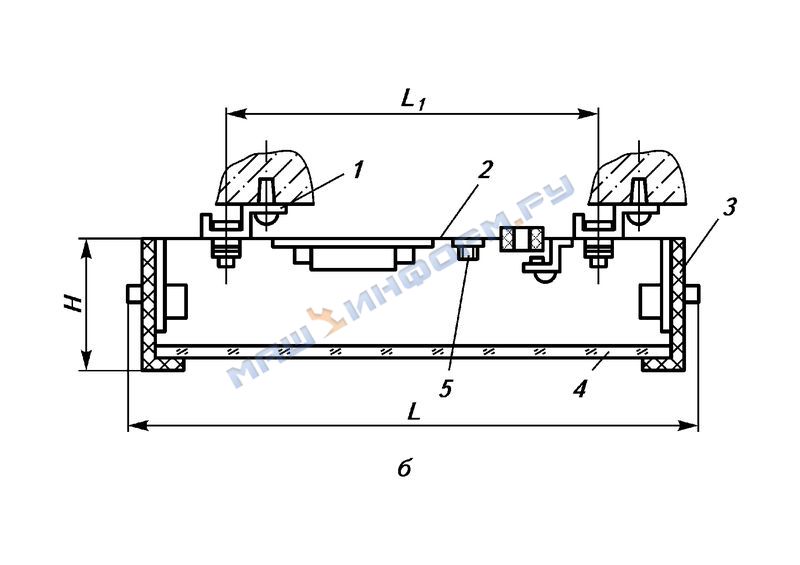

Общий вид и габаритные размеры светильников показаны на рис. 2, электрические принципиальные схемы - на рис. 3.
